MENJALANKAN MOTOR 3 FASA, SISTEM RUNNING+JOGGING, HUB. Y

-RANGKAIAN KENDALI

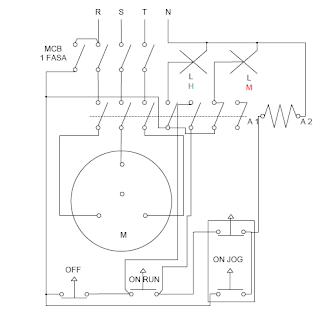

Gambar 1. Rangkaian Kendali

-KALIMAT KONTROL

1. MCB di On-kan, Kontaktor tidak bekerja, lampu hijau tidak menyala, lampu merah menyala.
2. On Run ditekan, Kontaktor bekerja, lampu hijau menyala, lampu merah tidak menyala
3. OFF ditekan, Kontaktor tidak bekerja, lampu hijau tidak menyala, lampu merah menyala
4. On Jog ditekan, Kontaktor bekrja, lampu hijau menyala, lampu merah tidak menyala
5. On jog akan aktif(NO) apabila ditekan terus, apabila dilepas maka akan tidak Aktif(NC)
